Blocklayoutplanung für alle - direkt in Excel.

Mit dem neuen Excel Add-In AR Charts+Diagrams erstellen Sie strukturierte Beziehungscharts, aussagefähige Activity & Space Relationship-Diagramme und damit belastbare, optimale Layoutvarianten.

Keine Papier-Bastelarbeiten, kein endloses Diskutieren, keine lange Einarbeitung. Nachvollziehbar, gemeinsam im Team, Schritt für Schritt

Schnell. Visuell. Belastbar.

Wie Workshops heute oft ablaufen

Wenn Layoutplanung startet, läuft es meist so:

  • Fabrik-Objekte werden improvisiert, jeder hat seine eigene Version
  • Wände oder Tische sind voller Klebezettel – aber nach einer Diskussion weiß keiner mehr, warum welche Beziehung oder Layoutposition wichtig war
  • Am Ende fordert die Projektleitung eine begründbare Entscheidung, aber die Argumentation basiert auf gefühlten Mehrheiten statt klaren Bewertungskriterien
  • Die wichtigste Frage bleibt offen: „Welche Layoutvariante ist wirklich optimal – und weshalb?“

Genau hier verlieren Teams Zeit, Fokus und Entscheidungssicherheit

Wie Workshops aussehen könnten

Alle Objekte werden einmal sauber erfasst – direkt in Excel:

  • Beziehungen stehen im Mittelpunkt (Wertstrom, Materialfluss, Activity Relationships), konsequente Ermittlung, Diskussion und Bewertung im Team
  • Aus Beziehungen und Layout-Objekten leiten sich Schritt-für-Schritt belastbare Beziehungsdiagramme ab, auf deren Grundlage optimale Blocklayouts entwickelt werden
  • Blocklayout-Varianten werden direkt mit Layout Scores bewertet, verglichen und liefern dadurch transparente Entscheidungshilfen
  • Diskussionen werden objektiv statt gefühlt geführt – mit klaren Beziehungsstärken statt Klebezettel-Interpretation

Entscheidungen werden nicht mehr diskutiert, sondern begründet

In jeder Planung gibt es Fallstricke, die den Projekterfolg gefährden

Veraltete Planungsdaten, aufwändige Datenerhebung, wenig Zeit für Planungsarbeit durch hohen Zeitaufwand für visuelle Darstellung, Teammitglieder aus unterschiedlichsten Fachbereichen mit verschiedenen Expertisen zusammenbringen immer weider den Planungsstand erklären und neu diskutieren.

Daraus resultieren immer suboptimale Ergebnisse:

überhöhte Betriebskosten, längere Transportwege, unbetrachtete Rückwärtsflüsse, Materialflusskreuzungen, hoher Planungsaufwand, schlechtere Flächennutzung, ungenutzte Restflächen, Überdimensionierung, subjektive Auswahl von Varianten ohne dokumentierte Faktenbasis.

AR Charts+Diagrams unterstützt bei vielen Schritten der Blocklayoutplanung

  • Beziehungen strukturiert erfassen: Erstellen Sie automatisch komplexe Activity Relationship Charts aus einer einfachen Liste mit individuellen Gestaltungsmöglichkeiten

  • Integrierte Bewertungen und internes Know-How: Bewerten Sie die Beziehungen direkt im Activity Relationship Chart, in Workshops über einen Dialog oder per Daten-Import mit Bemerkungen und Kommentaren direkt zugeordnet

  • Beziehungen sichtbar machen: Erstellen Sie Schritt-für-Schritt - geführt aus jedem Activity Relationship Chart - ein Activity Relationship Diagram mit automatischen Verbindungslinien

  • Blocklayouts: Fügen Sie Flächenabmessungen und Maßstäbe hinzu und wandeln Activity Relationship Diagrams direkt in Space Relationship Diagrams (Blocklayout) um

  • Layoutvarianten: Entwickeln Sie so extrem schnell verschiedene Layoutvarianten - im Team oder jeder für sich

  • Varianten objektiv vergleichen: Evaluieren Sie Ihre Varianten der Blocklayouts mit automatischen Kennzahlen wie Layout Score, Flächenbedarf und Flächennutzung für eine faktenbasierte Diskussion

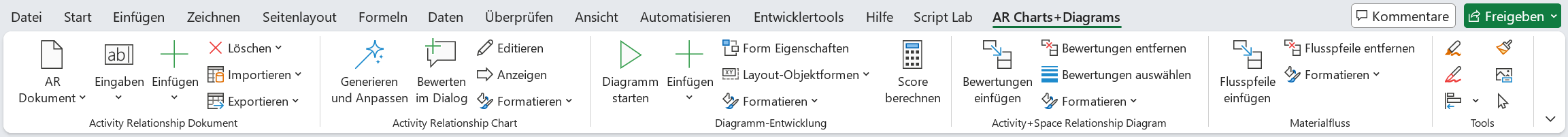

AR Charts+Diagrams bindet sich nahtlos in die Menüleiste von Microsoft Excel ein

Alle Funktionen steuern Sie direkt von der Menüleiste aus. Sie haben die vollständige Kontrolle: Alle Daten bleiben lokal nur in Ihrer Arbeitsmappe gespeichert. Es werden keine Informationen über das Web übertragen oder in Cloud-Speichern hinterlegt.

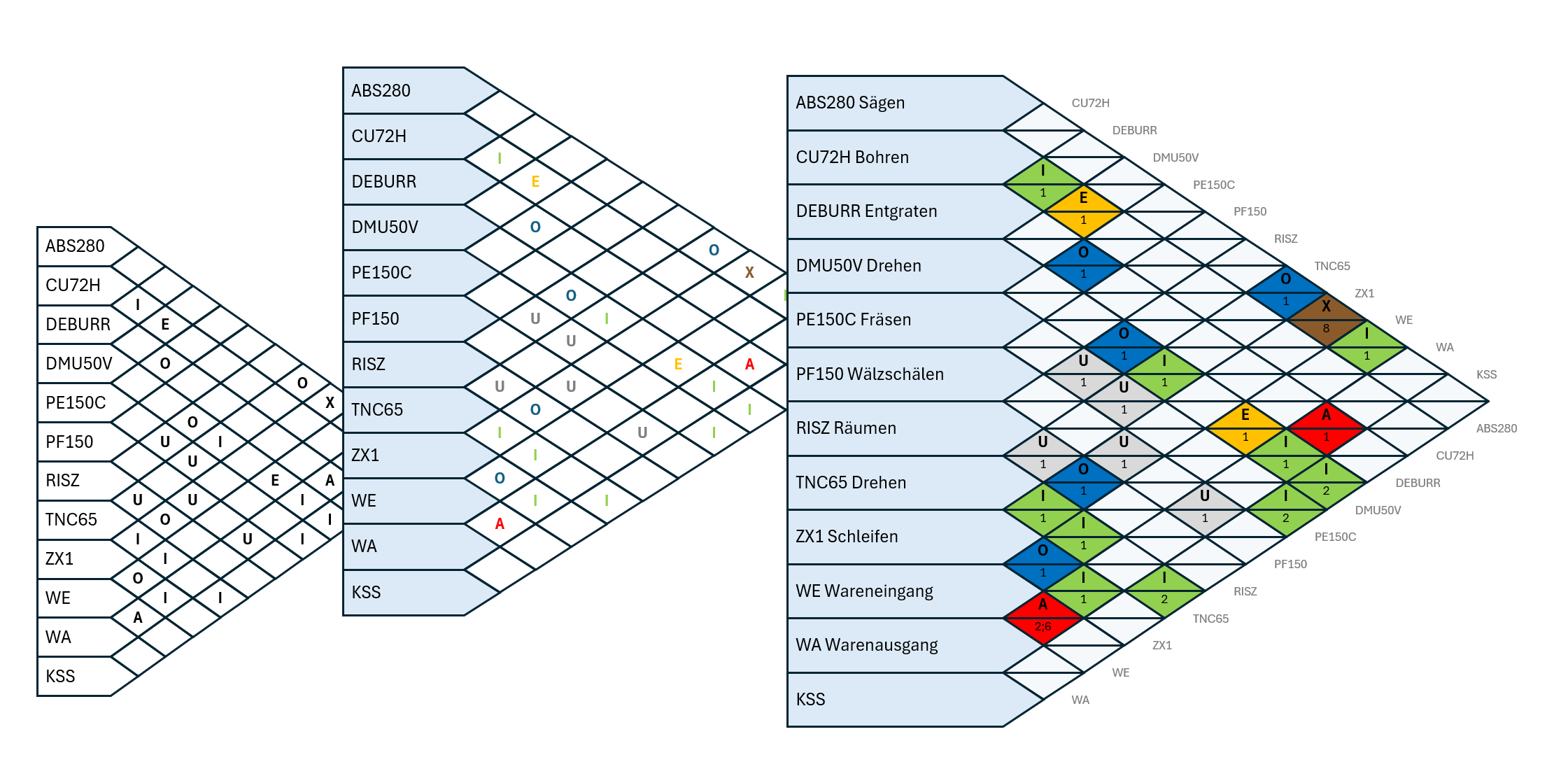

Entscheidungen nachvollziehbar treffen durch Activity Relationship Charts

Identifizieren Sie Ihre Activities für die Layoutplanung oder importieren Sie aus Materialfluss Von-Nach Tabellen. Wandeln Sie eine einfache Liste automatisch in ein aussagefähiges Activity Relationship Chart um.

Das AR Chart basiert auf einem paarweisen Vergleich aller Fabrik-Objekte mit Bewertung der Näheposition zueinander und funktioniert auch ohne Materialflussdaten. Führen Sie diese Bewertung geführt durch Dialogformulare durch und dokumentieren Sie so wichtiges Unternehmens Know-How.

Formatieren Sie das Chart mit allen Excel-nativen Möglichkeiten für Präsentationen und zur Dokumentation von einfach bis professionell.

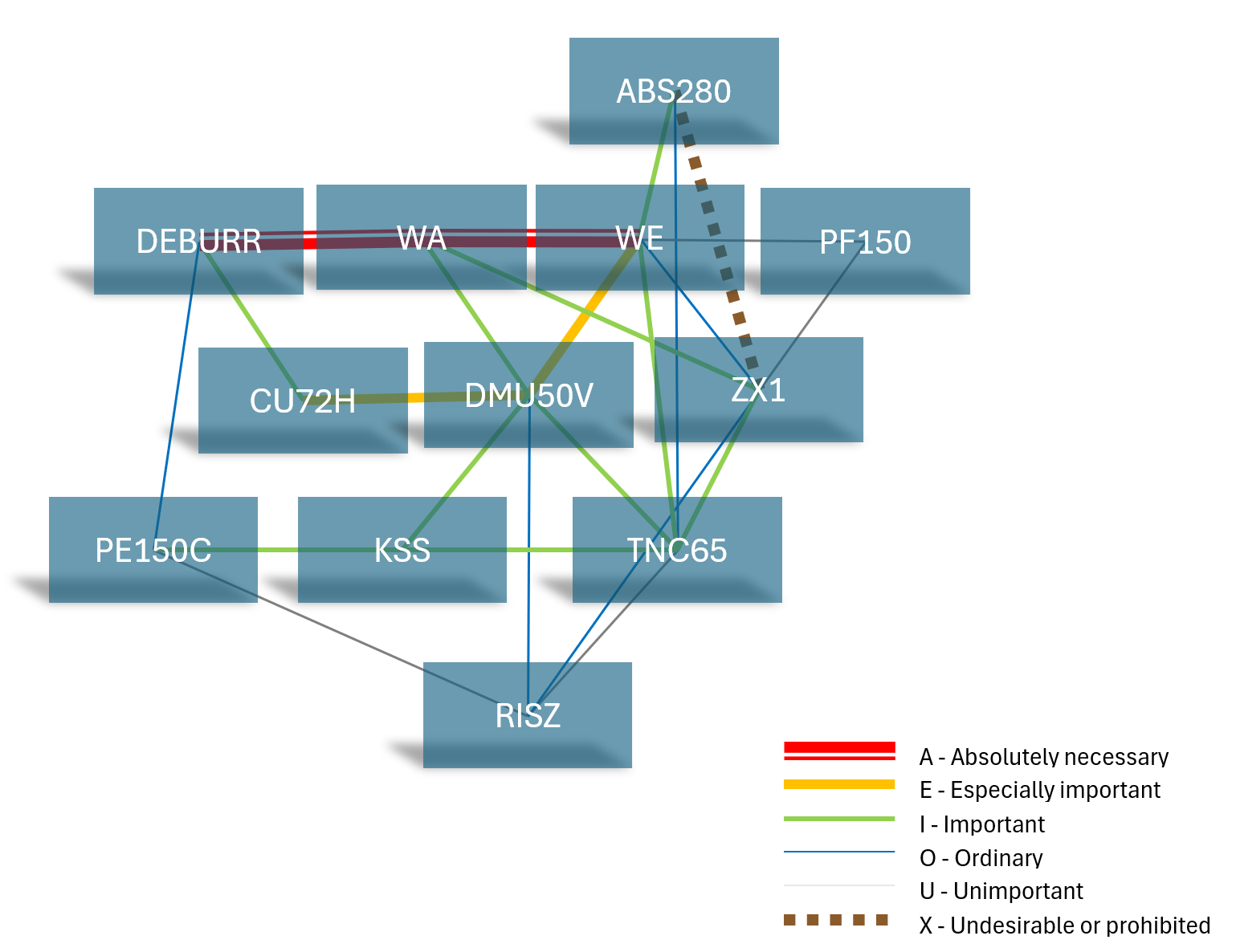

Beziehungen sichtbar machen step-by-step mit Activity Relationship Diagrams

Aus den Bewertungen des Activity Relationship Charts oder Wertstrom- und Materialflussanalysen erstellen Sie Schritt für Schritt geführt ein optimales Beziehungsdiagramm.

Ganz nach Relevanz der Beziehungen untereinander auf verschiedenen Planungsrastern.

Immer aufgebaut aus Standard Excel Elementen: Formen mit automatisch verbundenen Linien, die sich mit allen Excel Möglichkeiten formatieren lassen.

Wertströme und Beziehungen spielend einfach visualisieren

Fügen Sie direkt Wertströme aus beliebigen Von-Nach Tabellen in jedes Activity Relationship Diagram oder Space Relationship Diagram ein.

Visualisieren Sie Materialflüsse und Beziehungen aus AR Charts parallel und entwickeln so noch einfacher optimalere Blocklayoutanordnungen.

Gemeinsam oder alleine: Alles ohne besonders Know-How.

Blocklayouts gemeinsam entwickeln und optimieren

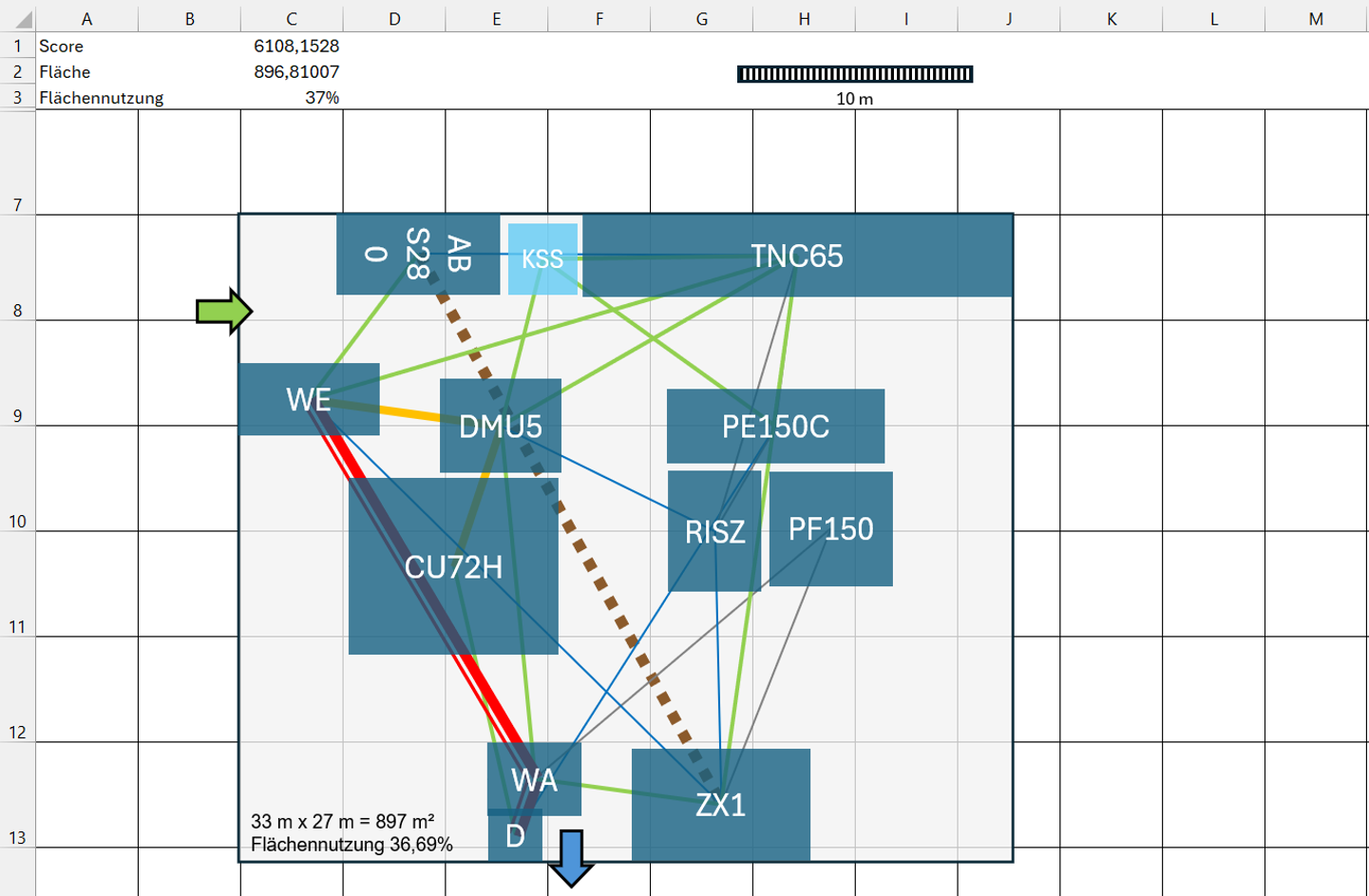

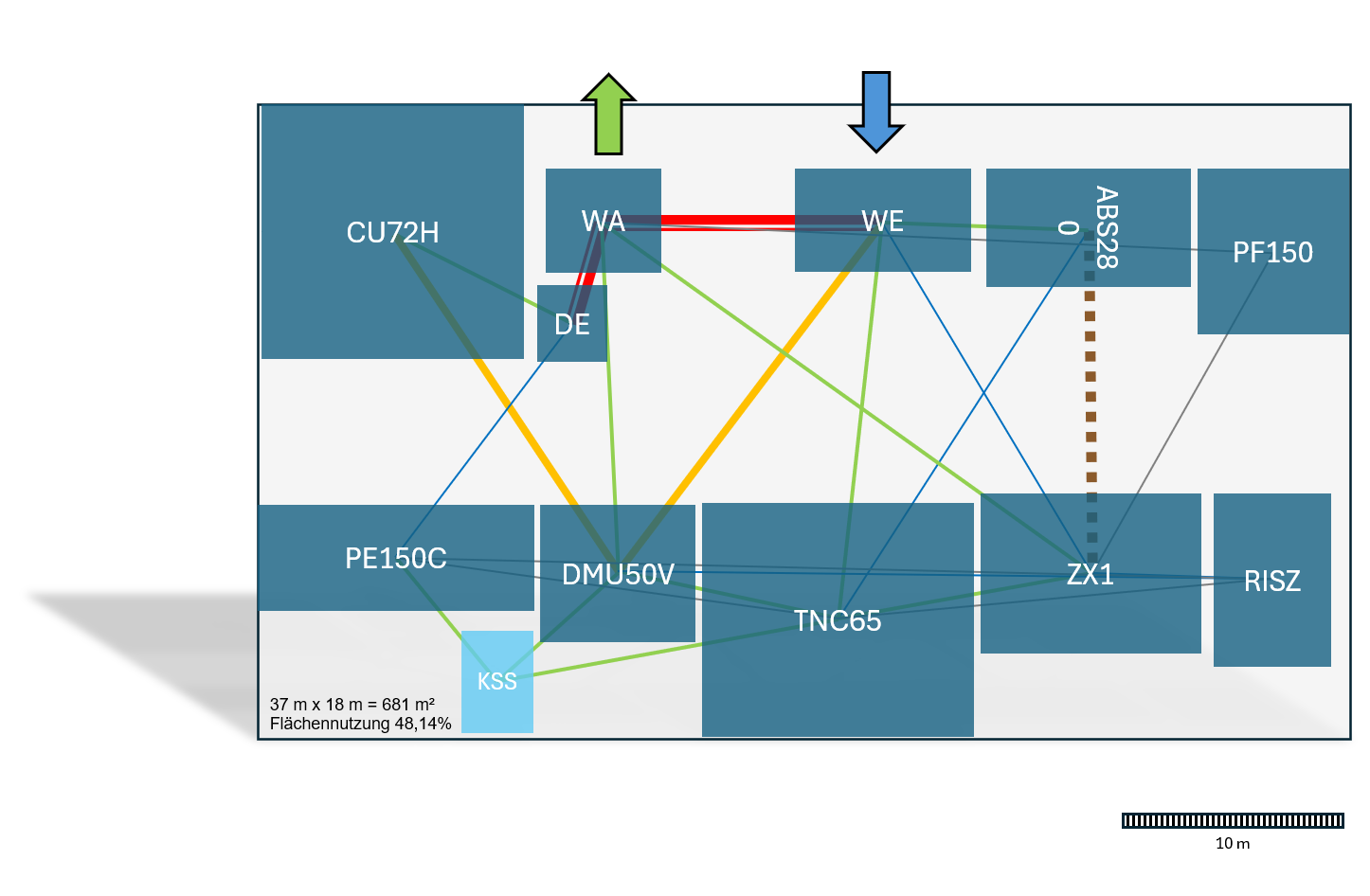

Wandeln Sie jedes Activity Relationship Diagram automatisch in ein maßstäbliches Blocklayout (Space Relationship Diagram) um.

Oder entwickeln Sie in der gleichen Logik wieder Schritt-für-Schritt Blocklayoutvarianten von Grund auf. Nutzen Sie Kreisdiagramme nach Schwerdtfeger oder automatische Layouts (single row, double row) für erste Anordnungsideen.

Evaluieren Sie Ihre Layouts mit verschiedenen Kennzahlen: Layout Score, Flächennutzung, Flächenverbrauch und entwerfen immer optimiertere Layouts.

Einfach

Direkt in Excel integriert, keine zusätzliche Software erforderlich. Intuitive schnelle Einarbeitung. Minimaler Installationsaufwand.

Schnell

Automatisierte Platzierung von Arbeitsplätzen und Bewertungslinien als Beziehungsdiagramm ohne Maßstab und als flächenorientiertes Blocklayout. Direkte Umwandlung zwischen beiden jederzeit möglich.

Flexibel

Unterstützt verschiedene automatische Layouts und Ansichten. Nutzt Excel Elemente wie Formen und Linien. Erstellte Dokumente sind normale Excel Arbeitsmappen ohne Makros, perfekt für die Weitergabe an andere Planer.

FAQ

Ist die Benutzung kompliziert?

Nein. Alles passiert direkt in Excel. Sie arbeiten mit Tabellen, Dialogfenstern und automatisch generierten Diagrammen im gewohnten Ablauf. Keine externe Software, kein IT-Freigabeprozess.

Hilft das Tool auch in Workshops?

Ja. Gerade dort - Beziehungen lassen sich gemeinsam bewerten - live. Die Standard Excel Funktionen spielen ihre Stärken direkt im Ermittlungsprozess von Beziehungen über die dialoggeführte Diskussion der Nähebeziehungen zwischen Fabrik-Objekten aus. Sie unterstützen die Entwicklung eines Blocklayouts direkt am Touch-Bildschirm für die gemeinsame Planung.

Brauche ich dann noch CAD-Software?

Definitiv ja – das Tool ist für die konzeptionelle Phase gedacht, bevor CAD ins Spiel kommt. Ziel: Grundlagen schaffen, Varianten entwickeln und Entscheidungen vorbereiten.

Kann ich das Ergebnis exportieren?

Ja. Alle Daten und Diagramme bleiben in Excel und können in jeder bekannten Form weiterverwendet oder in Präsentationen eingebunden werden.

Brauche ich eine IT-Abteilung für die Installation?

Nein. Sie erhalten einen bewährten XLAM-Add-in, den Sie selber zu Excel hinzufügen können.

Was ist AR Charts+Diagrams nicht

  • Das Tool ist kein Ersatz für CAD-Software
    Die Grundlage bilden die Zeichenmöglichkeiten von Microsoft Excel.
  • Und kein Detaillayout-Planungstool
    Exakte Abmessungen und millimetergenaue Positionierung sind nicht möglich und auch kein Fokus von AR Charts+Diagrams.
    Es hilft, gemeinsam optimale Layoutanordnungen basierend auf Beziehungen zu finden.
    Dafür arbeitet es nur mit einfachen Rechteck-Blöcken.

Für detaillierte und positionsgenaue Layouts benötigen Sie weiterhin CAD-Software. Mit AR Charts+Diagrams finden Planungsteams aber genau für diese nächste Phase optimale Lösungen zur Detaillierung.

⚠

Systemvoraussetzungen

  • Microsoft Excel 2013, 2016, 2019, 2021 oder 365

  • Windows PC

  • lokale Installation von Excel notwendig

  • keine Web-Version, keine Mac-Version

Damit AR Charts+Diagrams unterstützen kann, braucht es viele Daten und sammelt natürlich auch die Ergebnis-Layouts. Die Daten jeder Blocklayoutplanung sind äußerst sensibel. Sie enthalten einen Großteil des Produktions-Knowhows.

AR Charts+Diagrams speichert aus diesem Grund keine Daten in Clouds oder im Internet. Alle Daten befinden sich auf Ihrem selbst gewählten Speicherort direkt in der jeweiligen Excel Arbeitsmappe.

Seine Funktionen stellt AR Charts+Diagrams über einen Excel Add-In bereit. Die XLAM-Datei enthält die Programmlogik als bewährten VBA-Code.

  • AR-charts-diagrams-204.xlam Excel Add-In in Version 2.04
  • DOC\ Ordner mit der Dokumentation in DE und EN
  • Planungsraster Vorlagen.xlsx Erweiterbare und anpassbare Vorlagen für Planungsraster
  • Beispielprojekt-204.xlsx Beispielprojekt zum Testen des Add-In
  • Liesmich.txt Erste Informationen zur Installation

Was ist im Download-Paket enthalten?

Was kostet das Tool?

Die Nutzung von AR Charts+Diagrams ist kostenlos.

Für den Download ist lediglich eine Registrierung erforderlich.

„Pläne sind wertlos, aber Planung ist alles“

Das berühmte Zitat von Dwight D. Eisenhower auf die Layoutplanung angewendet, bedeutet, dass der Prozess des Planens wichtiger ist als das entstandene Ergebnis. Inspiration, Ideen und Verständnis entstehen oft nur im selbst durchgeführten Planungsprozess.


AR Charts+Diagrams hilft genau diesen Prozess selber zu machen und diese Potenziale zu heben.
